LED ekrāna izšķirtspēja
Kvalitatīva attēla atslēga lielformāta video LED ekrānā ir iegādāties visaugstāko izšķirtspēju, kuru varat atļauties. LED ekrāna izšķirtspēja tiek noteikta, ņemot vērā kopējo vertikālo un horizontālo pikseļu skaitu (punkti, kas veido attēlu). Video signāls, ka LED ekrāns tiks atskaņots, ir aptuveni 486/576 (NTSC / PAL) izšķirtspēja vertikāli un jebkur no 240 līdz 720 horizontāli (atkarībā no avota kvalitātes). Lai reproducētu šos signālus, nezaudējot attēla izšķirtspēju, jūs vēlaties minimālo LED ekrāna izšķirtspēju aptuveni 648 x 486 (NTSC) vai 768 x 576 (PAL). Ja izmantojat LED ekrānu ar mazākiem pikseļiem nekā ieejas avots, attēliem būs mazāka izšķirtspēja nekā avota.
Tomēr, ja LED ekrāns ir pareizi veidots, tas joprojām var dot pieņemamu izskatu video attēliem. LED ekrāni ar aptuveni 1/3 no VGA izšķirtspējas var nodrošināt ļoti pieņemamu video attēlu, tāpēc apmēram 200x150 pikseļi ir labi. Piemēram, lai vidēja izmēra (3 m līdz 2,25 m) LED ekrānā sasniegtu 640x480 (VGA) izšķirtspēju, mums būtu vajadzīgi pikseļi, kas atrodas aptuveni 4,5 mm attālumā. (Šo attālumu starp pikseļiem sauc par pikseļu piķi, un to parasti mēra milimetros.)
Parasti pikseļu laukumi iekštelpu LED ekrāniem ir 2,5 mm, 3 mm, 3,91 mm, 4 mm, 5 mm 6 mm, 10 mm, 15 mm un 20 mm. Pikseļu laukumi āra LED ekrāniem ir 10, 16 mm, 20 mm, 25 mm un 30 mm - ārējie LED ekrāni parasti ir lielāki par iekštelpu ekrāniem, jo apskates attālums bieži ir lielāks. Piemēram, mēs varētu, piemēram, izmantot 6 mm soli un nedaudz lielāku LED ekrānu, lai sasniegtu pilnu VGA izšķirtspēju, vai rentablākais risinājums būtu izmantot lielāku piķi ar zemākas izšķirtspējas LED ekrānu. Jo smalkāks ir pikseļu garums, jo dārgāks ir LED ekrāns, tāpēc ideāls risinājums vienmēr būs izmaksu un izšķirtspējas kombinācija.
Tā kā lielākajai daļai LED ekrāna izstrādājumu ir fiksētie bloku pikseļi, kas iebūvēti uz plates (piem., 16x16 vai 32x16), jums, iespējams, būs nedaudz jāpielāgo kopējais LED ekrāna izmērs, lai pielāgotu visu bloku skaitu. Jāatgādina, ka, jo lielāka pikseļu piķīte, jo vairāk attēla ir tendence uz pixelization - jūs varat sākt redzēt pikseļu struktūru, tāpat kā skatīties uz avīžu fotogrāfiju ar palielināmo stiklu. Tas ir atkarīgs no attāluma starp skatītāju un LED ekrānu, un tam ir jāveido daļa no projektēšanas aprēķina. Tagad ir pieejami virsmas montāžas LED (SMD) iepakojumi, kas ļauj 10 mm un 6 mm un, iespējams, mazāku laukumu - 12 mm augstums ir aptuveni parastā gaismas diožu iepakojuma ierobežojumam.
Standarta lukturiem 12 mm attālumā ir slikts kontrasts un daudz siltuma. Pikseļu piķa un ekrāna izšķirtspējas izvēli nosaka: jebkura fiziskā lieluma ierobežojumi, kādi jums var būt; Apskates attālums un redzes līnijas; Un, protams, budžets - šie displeji tiek aprēķināti pēc platības.
LED ekrāna krāsa savienojuma attālums
Ja tuvos attālumos redzami pikseļi, RGB gaismas diodes parādās kā neatkarīgi punkti. Attālums no LED ekrāna, kurā šie LED tiek sajaukti ar vienu krāsu, ir pazīstams kā "krāsu savienojuma attālums". Superior krāsu savienojumu spēja ļauj attēliem būt skaidri un asiem tuvu diapazonā, kas ir būtisks faktors iekštelpu LED ekrānos. Ārējo spuldžu tipa individuālajiem LED ekrāniem krāsu savienojuma attālumu var aprēķināt pēc pikseļu piķa, kas reizināta ar 500.
Iekštelpu virsmas montējamai tri-in-one RGB LED ierīcei šis skaitlis ir 250, jo gaismas diode ir ļoti tuvu. Tāpēc ekrāna modeļa LVP1010 vērtība ir 2,5 m. To dažkārt kļūdaini sauc par minimālo skatīšanas attālumu. Piemēram, ekrāna modeļa LVP 1650 16 mm (pikseļu piķis) x 500 = 8 m.
LED ekrāns minimālais skatīšanas attālums
To aprēķina pēc pikseļu piķa, kas reizināta ar 750 līdz 1000. Šī vērtība radīs vienmērīgu attēlu. Tuvāka apskate radīs attēlu ar atsevišķiem LED, kas parādās kā punktiņi. Piemēram, ekrāna modeļa LVP 1650 16 mm (pikseļu piķis) x 1000 = 16 m.
LED ekrāns maksimālais skata attālums
Tas parasti ir 20-30 reizes lielāks par LED ekrāna augstumu. Piemēram, 4,8 metru augsts ekrāns: 30 x 4,57 m = 137 m.
LED ekrāna video apstrāde
Kad jums ir divi konkurētspējīgi LED ekrāni ar līdzīgu tehnoloģiju, tāda paša izmēra un tādas pašas izšķirtspējas, LED ražotāju atšķirības, piedziņas elektronikas un LED montāžas metodes var novērtēt. Standarta video signālu nevar tieši parādīt LED ekrānā, vispirms netiek apstrādāts. Tā ir šīs apstrādes kvalitāte, ko visbiežāk aizmirst šo tehnoloģiju potenciālie pircēji.
Būtu jāpiemēro visas apraides primārais noteikums, atkritumi = atkritumi. Video attēlus veido virkne horizontāli skenētu līniju, bet tie visi neparādās televīzijas ekrānā vienlaicīgi. Pirmajā 1/60 sekundē (1/50. Par PAL) tiek parādītas nepāra līnijas, bet otrajā 60. punktā tiek parādītas vienādas līnijas.
Šādi darbojas ikviena televīzija, un mēs to saucam par interlaced displeju. Tā kā lielākā daļa displeju tieši neizmanto šo apraides signālu, mums vispirms vispirms ir jāpārklāj video. Vienkāršākais veids, kā to izdarīt, ir pirmās līnijas (lauka) kopums, divkāršot to uz augšu un parādīt to, ignorējot otro lauku. Daži zemas klases videoprojektori to dara un izmet pusi sākotnējās attēla informācijas.
Sarežģītākas pieejas ietver pirmās rindas informācijas glabāšanu un pēc tam apvieno to ar otro līnijas informāciju 1/60 sekundes vēlāk. Pēc tam jūs varat parādīt pilnu rāmi. Tomēr, ja objekts ātri pārvietojas, otrā līnija var būt citā pozīcijā nekā pirmajā rindiņā, un tas var radīt nepieņemamus video efektus (mirgošana).
Lai to atrisinātu, ir jāinterpolē divas līniju kopas, kas tiek veiktas reāllaikā, un tad mums ir jākalibrē attēls, lai tas atbilstu izejas ekrānam (parasti tas ir atšķirīgs izšķirtspēja nekā avots). Šo procesu kombinācijai, it īpaši mērogošanai, ir nepieciešama jaudīga apstrāde, lai radītu tīru, artefaktu brīva un strauji mainīga video, kas nav mirgojoša.
Parasti tas tiek darīts ar īpašām video apstrādes iekārtām, un tas būs salīdzinoši dārgs, ja vēlaties iegūt labu rezultātu. Pastāv būtiskas atšķirības, kā displeja ražotāji apstrādā video signālu displejā, un šīs informācijas iegūšana no LED ekrāna ražotājiem dažkārt nav viegls process. Tas ir ļoti noderīgi, jo apstrāde var ievērojami atšķirties attēla attēla kvalitātē.
LED ekrāna spilgtums un kontrasts
LED signālu spilgtuma mērvienība ir nit (cd / m2) ar lielākiem skaitļiem, kas nozīmē spilgtāku displeju. Parasti jums būs nepieciešams ne mazāk par 1000 nits iekšējā LED ekrāna un 5000 nits vai vairāk āra LED ekrāniem. Veids, kā to izmērīt, ir ar normālu leņķi pret LED ekrānu (ti, priekšpusē), izmantojot gaismas mērītāju.
LED ekrāna krāsu temperatūra parasti ir 5000K iekštelpu LED ekrāniem un 6500K - āra LED ekrāniem. Ja šādā veidā tiek iestatīts, ir jānosaka pilnīgs baltais signāls vairākos punktos (parasti 12, kas ir centrā un tad vienmērīgi izvietoti ap LED ekrāna) no parastā minimālā skatīšanas attāluma. LED ekrāns ir jāiestata melnā krāsā un pēc tam jānovērtē apkārtējās gaismas atstarotā gaisma (viens mērījums centrā ir OK).
LED ekrāna spilgtumu skala krāsu temperatūru
LED ekrāna spilgtums ir vidēji 12 balto punktu, pretēji mērītajam apkārtējam līmenim, kad LED ekrāns ir melns. Skata leņķis parasti tiek noteikts tajā brīdī, kad spilgtums ir 50% no maksimālā. Ja staigājat pa LED ekrānu, jūs redzēsiet spilgtuma maiņu, un ieteicams pārskatīt trīs primārās krāsas (un baltas), ejot pa LED ekrānu, lai redzētu, vai krāsa vienmēr ir vienāda visos leņķos. LED ekrāniem ir problēma, kas ir unikāla šai tehnoloģijai, ko sauc par "pleciem", kur krāsas maiņu izraisa viens LED, kas bloķē citu LED gaismas atstarpi ekstremālos leņķos.

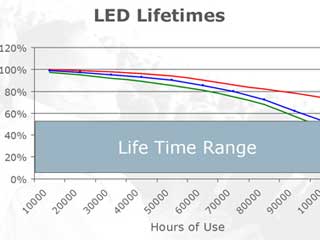

LED ekrāns skatīšanās leņķi degradāciju LED
Skatīšanas leņķiem tiešām vajadzētu ietvert krāsas maiņu, un, ja ievērojama krāsu maiņa notiek pirms LED ekrāna spilgtuma samazināšanās līdz 50%, tas ir skatīšanās leņķis. Logu pievienošana starp gaismas diožu pikseļiem vai rindām samazina no citiem gaismas avotiem mirdzošās gaismas efektu un uzlabo kontrastu. Tas arī samazina vertikālo skata leņķi, taču parasti tas vairumā aplikāciju nav problēma. Ja LED ekrāna ražotāji darbina gaismas diodes, izmantojot lielas strāvas, tie var piedāvāt spilgtuma rādītājus, kas pārsniedz 8000 nits. Problēma ir tāda, ka lielas strāvas padeves rezultātā gaismas diodēm tiek straujāka degradācija, un LED ekrāna viendabība var ievērojami pārejoši mainīties īsā laika periodā. Gaismas dioksīda kodēšanas dzīves skaitļi ir no 20 000 līdz 100 000 stundām.
Šie skaitļi acīmredzami ir tikai nozīmīgi, ja tie tiek noteikti pie faktiskās piedziņas strāvas, kas tiks izmantoti reālos displeja apstākļos - un noteikti pie piedziņas līmeņiem, ko izmanto, lai radītu LED ekrāna spilgtuma mērījumus. Novērtējot lielformāta video LED ekrānu, vienmēr lūdziet norādes (gan ražotājam, gan uzstādītājam). Mēģiniet nodrošināt, lai šie iepriekšējie klienti atrodas līdzīgā situācijā ar jūsu pašu (piemēram: ja jums ir iekštelpu arena, salīdzinājums ar āra vietu var nebūt pilnīgi noderīgs).
Pirms pērkat LED ekrānu
Novērtēt LED ekrānu izmēru un atrašanās vietu;
Izstrādājiet minimālos skatīšanās attālumus;
Cik un kāda veida avotus jūs izmantojat;
Vai LED ekrāns būs pastāvīgs vai arī tam vajadzēs pārvietoties.
Iepriekš noteiktu šo faktoru noteikšana ļaus LED ekrāna ražotājam / piegādātājam novērtēt LED ekrāna pikseļu piķi un raksturu, kas jums var būt nepieciešams. Kad jūs budžets jebkuram ekrānam, un jo īpaši LED ekrānam, jums jāapzinās, ka, neņemot vērā saturu, gala efekts būs slikts. Vislabāk ir vispirms noteikt saturu un izmantot satura paraugu formātā, kuru plānojat demonstrēt LED ekrānu. Jo īpaši, ainas ar lielu kustību un kameru pannas radīs noteiktus LED ekrāna procesora problēmas. Meklējiet ievainojamus trokšņa artefaktus lielā platībā vienā krāsā (īpaši melnās vai ļoti tumšās vietās).
Vienmēr atcerieties, ka LED ekrāna ražotāja demonstrācija ir paredzēta, lai uzsvērtu labākos punktus par LED ekrānu, un jums ir jāpierāda, cik labi tas tiešām ir. Testa modeļi, krāsa, pelēktoņu un kustība ir būtiski. Izmantojiet tos ar jums demo formātā, kuru izmantosit ar savu galīgo LED ekrānu. Ja jums ir definēti pēdējie 2 vai 3 uzņēmumi, jums vajadzētu nopietni apsvērt "izšaut", izmantojot konkurējošus LED ekrānus, kas ir izveidoti blakus no viena un tā paša avota videoklipa. Lai gan tas var būt dārgs, tas ir vienīgais veids, kā patiesi salīdzināt konkurenta produktus. Piegādātāji, kas nevēlas iesaistīties šāda veida pasākumos, var sniegt jums ieskatu par to, cik pārliecināti viņi ir viņu produktos, un kāds būs viņu pēcpārdošanas atbalsts!
